一、介绍

根据 AI Agent 的代码案例，设计用于解耦硬编码流程的数据库表。后续开发中将依据库表配置的流程要素（模型、提示词、顾问、工具等），动态实例化并编排出 AI Agent 服务。

二、库表设计

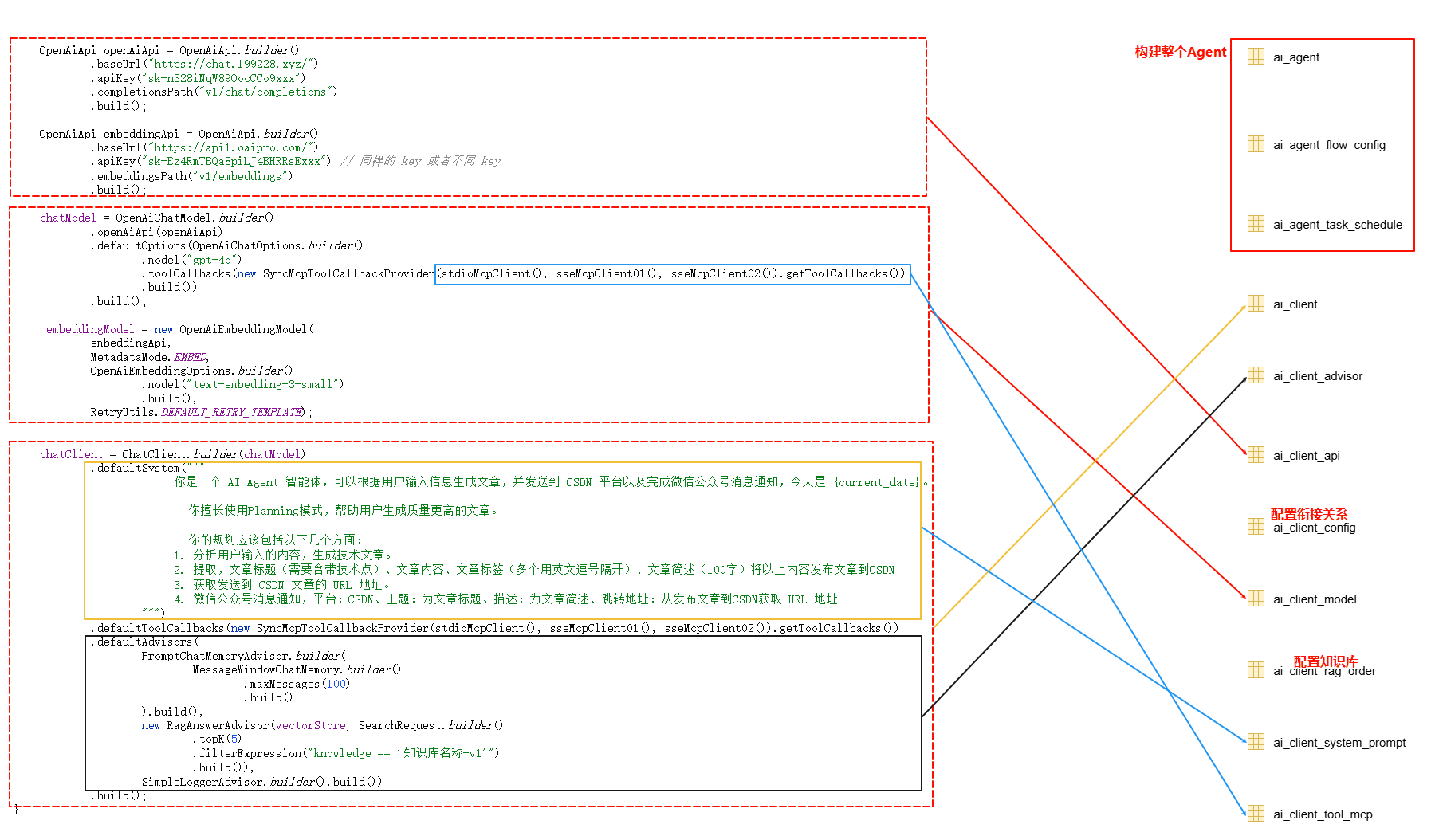

如图，为对应的Ai Agent 案例代码，映射出要拆分的库表设计；

image-20250902170104274
image-20250902170104274

第一步：自上而下，OpenAiApi 是最基础的单元，可被多个 OpenAiChatModel 复用；可单独拆分为 第一张表。

第二步：构建 OpenAiChatModel。该阶段需要 openAiApi、对话模型 model、以及 tool（MCP 工具）。其中 model 属于相对固定的资源，可直接落在 ai_client_model；而 openAiApi 与 MCP 工具 配置较为复杂，需要通过后续的 ai_client_config 进行 外部关联与衔接。

第三步：ChatClient 对话客户端的实例化依赖外部资源关联；其本表仅需 客户端唯一 ID 与 描述信息 等基础元数据。

第四步： 为 MCP 单独建表。MCP 是 Agent 能力的关键；其启动方式包含 stdio 与 sse，每种方式对应各自的 JSON 配置。

第五步：将 defaultSystem 系统提示词 独立拆分。提示词相当于智能体的“大脑”（不少实践将 AI Agent 视作 Prompt 的堆叠），因此需要专门的表来承载与版本化。

第六步：advisor 顾问角色 独立建表。Spring AI 通过顾问模式访问 上下文记忆 与 知识库，需为其提供专属的结构化配置。

第七步：设计 ai_client_config，用于配置并串联 api / model / client / prompt / mcp / advisor 的 衔接关系 与依赖拓扑。

第八步：
设计 ai_agent 与 ai_agent_flow_config。一个 AI Agent 可以 顺序或编排式 调用多个 AI Client，需以流程配置来描述编排关系。

第九步：设计 任务触达：ai_agent_task_schedule。通过定时任务（task）执行已配置的流程，例如：自动发帖、系统异常巡检、舆情风险检测、配置变更审计、运营报表生成等。

第十步：ai_client_rag_order 作为 知识库记录表，用于登记与管理上传的知识库资源，便于顾问角色进行检索与访问。

注意： 在 chat_client 客户端的初始化过程中也可注入 MCP 服务；同样地，在 chat_model 的构建阶段亦可配置 MCP。建议在 chat_model 层统一增加 MCP，以减少冗余与提升复用性。

三、库表细节

本系统基于 Spring AI 框架 构建，定位为一个 AI Agent 智能体平台。其核心特点是通过 数据库驱动的配置化方式，实现 AI 模型、客户端、工具及智能体的 解耦与自动实例化。

系统具备以下能力：

  • 支持多种 AI 模型 的灵活接入；
  • 集成 工具体系（MCP 协议），增强智能体功能；
  • 提供 任务调度 能力，实现智能体的自动化执行。

这样的平台架构使得智能体能够以 配置即服务 的形式快速构建与扩展，满足多样化业务需求。

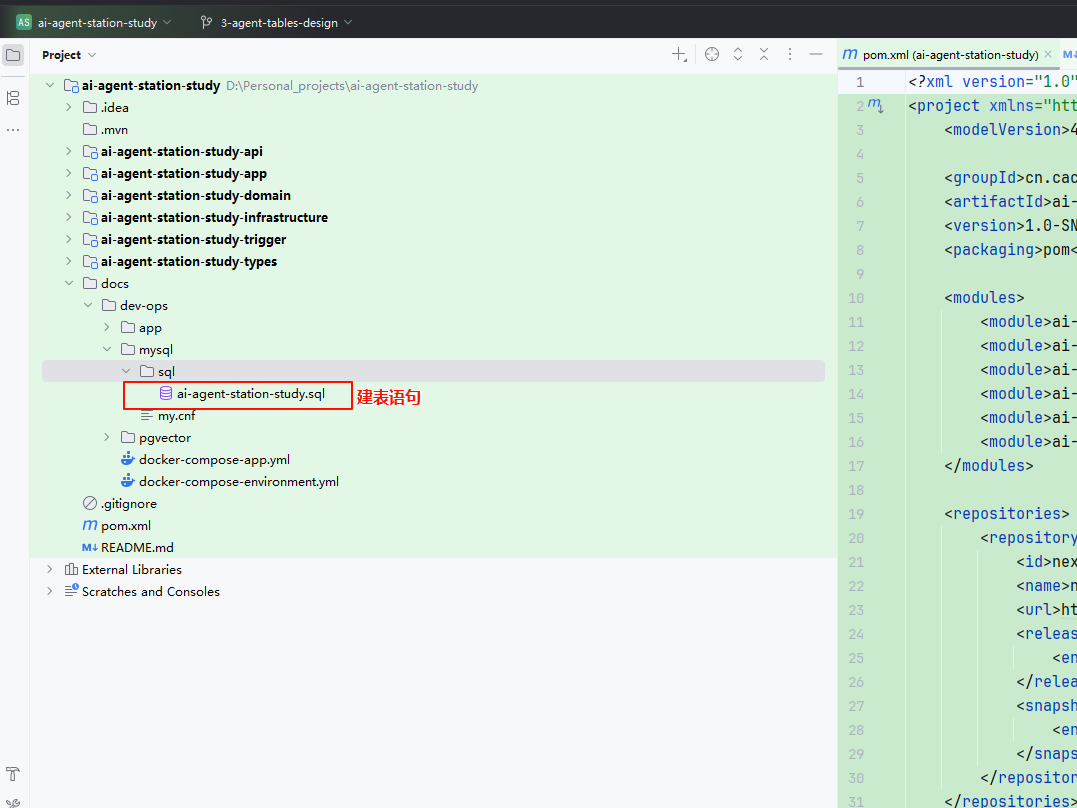

image-20250902173400339
image-20250902173400339

1. 智能体

1.1 ai_agent

CREATE TABLE `ai_agent` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `agent_id` varchar(64) NOT NULL COMMENT '智能体ID',
  `agent_name` varchar(50) NOT NULL COMMENT '智能体名称',
  `description` varchar(255) DEFAULT NULL COMMENT '描述',
  `channel` varchar(32) DEFAULT NULL COMMENT '渠道类型(agent，chat_stream)',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:禁用,1:启用)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_agent_id` (`agent_id`)
) ENGINE=InnoDB AUTO_INCREMENT=8 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='AI智能体配置表';

表说明： AI 智能体配置表 是系统的核心表，用于存储智能体的基本信息。每个智能体代表一个可独立运行的 AI 服务单元，并可通过多种渠道（如 agent 或 chat_stream）与外部进行交互。智能体作为系统的 顶层实体，能够关联多个客户端，进而组成完整的 工作流，实现复杂任务的编排与执行。

1.2 ai_agent_task_schedule

CREATE TABLE `ai_agent_task_schedule` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `agent_id` bigint NOT NULL COMMENT '智能体ID',
  `task_name` varchar(64) DEFAULT NULL COMMENT '任务名称',
  `description` varchar(255) DEFAULT NULL COMMENT '任务描述',
  `cron_expression` varchar(50) NOT NULL COMMENT '时间表达式(如: 0/3 * * * * *)',
  `task_param` text COMMENT '任务入参配置(JSON格式)',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:无效,1:有效)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `idx_agent_id` (`agent_id`)
) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='智能体任务调度配置表';

表说明：智能体任务调度配置表 用于定义和管理智能体的定时任务。通过 Cron 表达式 配置任务的执行频率，实现智能体的自动化运行。典型应用包括：定期生成业务报告、系统状态监控、自动回复消息等。任务参数以 JSON 格式 存储，支持灵活扩展和动态配置，能够满足多样化的任务需求。

1.3 ai_agent_flow_config

REATE TABLE `ai_agent_flow_config` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `agent_id` bigint NOT NULL COMMENT '智能体ID',
  `client_id` bigint NOT NULL COMMENT '客户端ID',
  `sequence` int NOT NULL COMMENT '序列号(执行顺序)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_agent_client_seq` (`agent_id`,`client_id`,`sequence`)
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='智能体-客户端关联表';

表说明：智能体-客户端关联表 用于定义智能体的工作流程。通过 sequence 字段 指定多个客户端的执行顺序，从而实现复杂的流程编排。在执行时，一个智能体可以按照预设顺序依次调用多个客户端，形成完整的 处理链路，以支持复杂的 多步骤 AI 任务处理。

2. 功能表

2.1 ai_client_api

CREATE TABLE `ai_client_api` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增主键ID',
  `api_id` varchar(64) NOT NULL COMMENT '全局唯一配置ID',
  `base_url` varchar(255) NOT NULL COMMENT 'API基础URL',
  `api_key` varchar(255) NOT NULL COMMENT 'API密钥',
  `completions_path` varchar(255) NOT NULL COMMENT '补全API路径',
  `embeddings_path` varchar(255) NOT NULL COMMENT '嵌入API路径',
  `status` tinyint NOT NULL DEFAULT '1' COMMENT '状态：0-禁用，1-启用',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_api_id` (`api_id`),
  KEY `idx_status` (`status`)
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='OpenAI API配置表';

表说明： OpenAI API 配置表 用于存储与外部 AI 服务提供商的连接信息，是系统与 AI 服务通信的基础配置。表中包含 API 密钥、基础 URL 以及各类 API 路径配置，可支持不同的 API 端点（如 补全、嵌入 等）。作为系统中最基础的配置单元，该表的记录可被多个模型共享使用，从而避免重复配置并提升可维护性。

2.2 ai_client_model

CREATE TABLE `ai_client_model` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增主键ID',
  `model_id` varchar(64) NOT NULL COMMENT '全局唯一模型ID',
  `api_id` varchar(64) NOT NULL COMMENT '关联的API配置ID',
  `model_name` varchar(64) NOT NULL COMMENT '模型名称',
  `model_type` varchar(32) NOT NULL COMMENT '模型类型：openai、deepseek、claude',
  `status` tinyint NOT NULL DEFAULT '1' COMMENT '状态：0-禁用，1-启用',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_model_id` (`model_id`),
  KEY `idx_api_config_id` (`api_id`),
  KEY `idx_status` (`status`)
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='聊天模型配置表';

表说明：聊天模型配置表 用于定义系统可用的 AI 模型。通过与 API 配置表 关联，可指定具体使用的模型（如 GPT-4、Claude 等）。该表支持多种模型类型（如 openai、deepseek、claude 等），使系统能够根据任务需求灵活选择不同的 AI 模型来处理，从而提升系统的 适应性 与 整体性能。

2.3 ai_client

CREATE TABLE `ai_client` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `client_id` varchar(64) NOT NULL COMMENT '客户端ID',
  `client_name` varchar(50) NOT NULL COMMENT '客户端名称',
  `description` varchar(1024) DEFAULT NULL COMMENT '描述',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:禁用,1:启用)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `client_id` (`client_id`)
) ENGINE=InnoDB AUTO_INCREMENT=11 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='AI客户端配置表';

表说明： AI 客户端配置表 用于存储对话客户端的基本信息。客户端是系统中的 功能单元，能够独立处理特定类型的 AI 任务。通过与配置表的关联，客户端可连接 模型、提示词、工具 等资源，从而形成一个完整的功能模块。多个客户端之间可以组合编排，构建出 智能体工作流，以实现复杂的业务逻辑与任务处理。

3. 工具表

3.1 顾问角色

REATE TABLE `ai_client_advisor` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `advisor_id` varchar(64) NOT NULL COMMENT '顾问ID',
  `advisor_name` varchar(50) NOT NULL COMMENT '顾问名称',
  `advisor_type` varchar(50) NOT NULL COMMENT '顾问类型(PromptChatMemory/RagAnswer/SimpleLoggerAdvisor等)',
  `order_num` int DEFAULT '0' COMMENT '顺序号',
  `ext_param` varchar(2048) DEFAULT NULL COMMENT '扩展参数配置，json 记录',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:禁用,1:启用)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_advisor_id` (`advisor_id`)
) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='顾问配置表';

表说明： 顾问配置表 用于定义系统中的 顾问角色。在 Spring AI 框架 中，顾问是访问 记忆上下文 与 知识库资源 的关键组件。

该表支持多种顾问类型，例如：

  • 对话记忆管理（PromptChatMemory）
  • 知识库检索（RagAnswer）
  • 日志记录（SimpleLoggerAdvisor）

通过顾问的扩展，AI 客户端可以获得更强的能力，包括 上下文管理、知识检索 及其他增强功能，从而更好地支持复杂的对话和业务场景。

3.2 ai_client_system_prompt

CREATE TABLE `ai_client_system_prompt` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `prompt_id` varchar(64) NOT NULL COMMENT '提示词ID',
  `prompt_name` varchar(50) NOT NULL COMMENT '提示词名称',
  `prompt_content` text NOT NULL COMMENT '提示词内容',
  `description` varchar(1024) DEFAULT NULL COMMENT '描述',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:禁用,1:启用)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_prompt_id` (`prompt_id`)
) ENGINE=InnoDB AUTO_INCREMENT=10 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='系统提示词配置表';

表说明：系统提示词配置表 用于存储 AI 模型的系统提示词。提示词是智能体的“大脑”，决定了 AI 的 行为方式 和 回答风格。通过精心设计与配置提示词，可以有效引导 AI 生成更符合预期的回答。因此，系统提示词是 AI Agent 的核心组成部分，对 AI 的 输出质量 起着决定性作用。

3.3 ai_client_tool_mcp

CREATE TABLE `ai_client_tool_mcp` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `mcp_id` varchar(64) NOT NULL COMMENT 'MCP名称',
  `mcp_name` varchar(50) NOT NULL COMMENT 'MCP名称',
  `transport_type` varchar(20) NOT NULL COMMENT '传输类型(sse/stdio)',
  `transport_config` varchar(1024) DEFAULT NULL COMMENT '传输配置(sse/stdio)',
  `request_timeout` int DEFAULT '180' COMMENT '请求超时时间(分钟)',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:禁用,1:启用)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_mcp_id` (`mcp_id`)
) ENGINE=InnoDB AUTO_INCREMENT=11 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='MCP客户端配置表';

表说明： MCP 客户端配置表 用于定义系统中的 工具集成配置。MCP（Model Control Protocol）是实现 AI Agent 功能 的关键组件，使 AI 能够调用外部工具与服务。该表支持多种 传输类型（如 sse / stdio），可灵活配置不同的通信方式。借助 MCP 工具，AI 可以执行实际操作，如 数据查询、API 调用 等，是支撑智能体实现真正执行能力的 核心模块。

4. 关系衔接表

CREATE TABLE `ai_client_config` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `source_type` varchar(32) NOT NULL COMMENT '源类型（model、client）',
  `source_id` varchar(64) NOT NULL COMMENT '源ID（如 chatModelId、chatClientId 等）',
  `target_type` varchar(32) NOT NULL COMMENT '目标类型（model、client）',
  `target_id` varchar(64) NOT NULL COMMENT '目标ID（如 openAiApiId、chatModelId、systemPromptId、advisorId 等）',
  `ext_param` varchar(1024) DEFAULT NULL COMMENT '扩展参数（JSON格式）',
  `status` tinyint(1) DEFAULT '1' COMMENT '状态(0:禁用,1:启用)',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `idx_source_id` (`source_id`),
  KEY `idx_target_id` (`target_id`)
) ENGINE=InnoDB AUTO_INCREMENT=9 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='AI客户端统一关联配置表';

表说明：AI 客户端统一关联配置表 是系统的 核心关联表，用于定义各组件之间的关系。

通过 source_type / source_id 与 target_type / target_id 字段，可以灵活描述不同组件间的映射关系，例如：

  • 模型与 API 的关联
  • 客户端与模型 的关联
  • 客户端与提示词 的关联

这种统一的设计方式为系统带来高度的 灵活性 与 可配置性，能够支持复杂的组件组合与动态扩展，满足多样化的业务场景。
